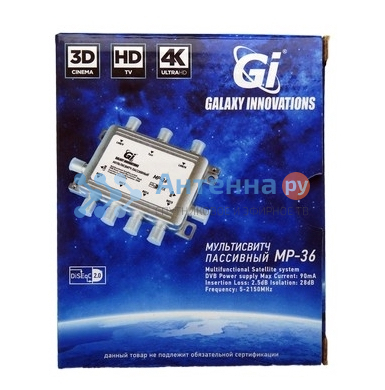

Мультисвитч GI MP-36

GI MP-36 - позволяет подключить до шести точек потребителей спутникового и эфирного или кабельного сигнала. Оптимален для совместного использования со спутниковым твин конвертором. На окончании кабелей для разделения сигналов потребуется воспользоваться диплексерами.
Мультисвитч GI MP-36 специально используется для разведения смешанного типа сигнала на восемь оконечных точек подключения - спутниковых или комбинированных ресиверов и телевизоров. Его можно устанавливать как в непосредственной близости от спутниковой и эфирной антенны, так и в месте ввода кабельного телевидения с прокладкой кабелей от спутниковой антенны. Применение мультисвитча для совместной разводки кабельного и эфирного телевидения не предусмотрено, и потребуется выбрать один тип сигнала. Так как возможно взаимное наложение частот, их гармоник и шумов, что приведет только к ухудшению качества сигнала.
В GI MP-36 установлено два входа, которые позволяют принимать сигнал спутника во всех плоскостях поляризации (вертикальной и горизонтальной), а также во всех частотных диапазонах (в верхнем и нижнем). Также предусмотрен прием сигнала эфирного телевидения.
Мультисвитч GI MP-36 работает в различных диапазонах частот: для спутникового телевидения 950-2150МГц и для эфирного 5-862 МГц.
Выходы твин конвертора подключаются к входам H и V мультисвитча GI MP-36, эфирная антенна или кабельный сигнал на антенный вход Terr. После чего к выходам подключаются потребители с применением диплексеров для разделения типов сигналов. Таковыми могут быть - спутниковые, комбинированные ресиверы или телевизоры с тюнерами DVB-S/S2, DVB-T2 и DVB-C.
В случае подключения к выходам мультисвитча DVB-T2 или DVB-C приемника, то потребуется воспользоваться диплексером, чтобы избежать перегрузки мультисвитча низкоомным входом эфирного или кабельного приемника. Также в случае применения активной эфирной антенны, потребуется запитывать ее усилитель по отдельному кабелю, так как по основному кабелю подается питание для спутникового конвертора.

Техническое описание
Входы спутниковой ПЧ: 2 к входам H и V
Диапазон спутниковой ПЧ: 950 - 2200 MHz
Управление LNB: 13/18V, 0/22 KHz
Количество эфирных входов: 1
Эфирный диапазон: 5 - 862 MHz
Ослабление: 2.5dB
Максимальный ток нагрузки: 90mA
