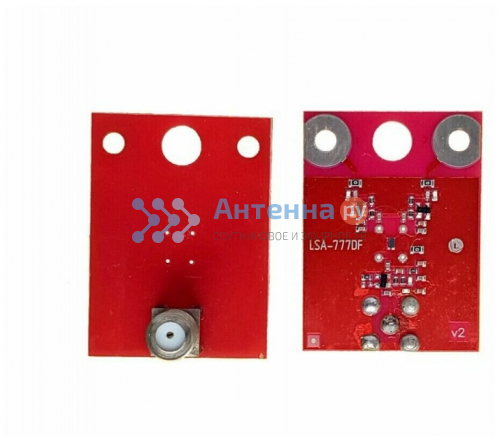

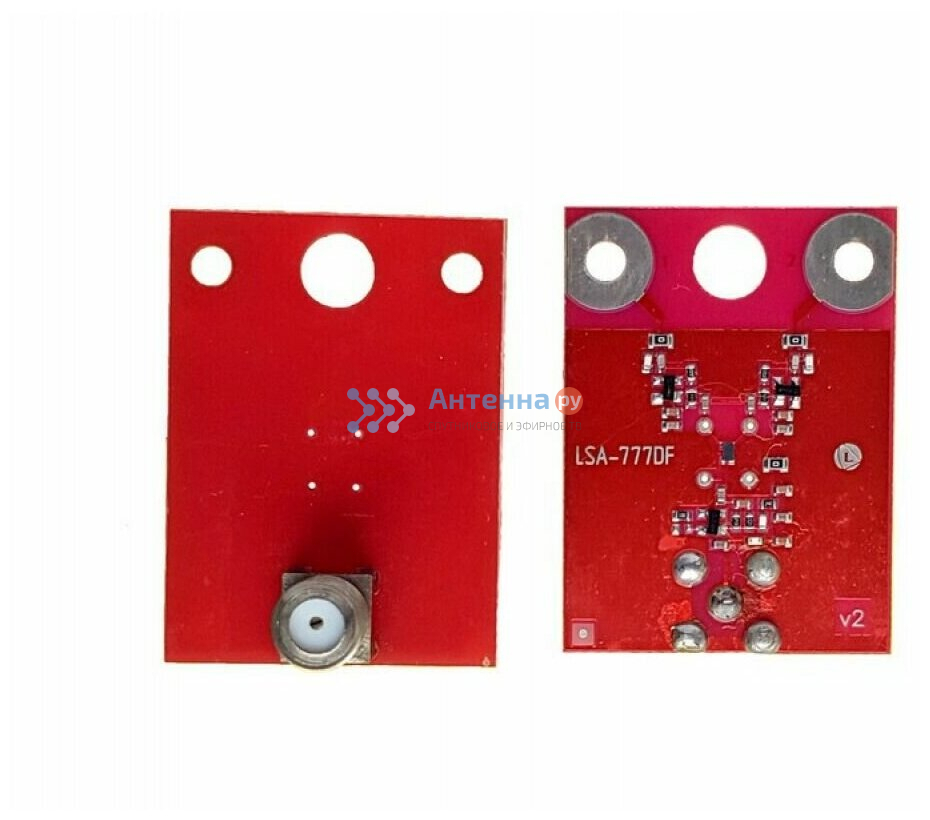

Усилитель LSA-777DF

ОБЩИЕ СВЕДЕНИЯ
LSA-777DF- балансный усилитель с низким уровнем собственных шумов. Предназначен для усиления сигнала и компенсации потерь в кабеле при приеме цифрового и аналогового телевизионного вещания. Усилитель является электронным компонентом телевизионных антенн компании LOCUS.

Установлен в антеннах:
Меридиан-07AF TURBO L025.07DT
Меридиан-12AF TURBO L025.12DT
Меридиан-60AF TURBO L025.60DT
Эфир-08А L035.08DКК
Эфир-08AF Turbo L035.08DT
Эфир-18AF Turbo L035.18DT

ПРАВИЛА И УСЛОВИЯ БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ
Используйте усилитель только по назначению.
Усилитель предназначен для эксплуатации в корпусе антенны на улице при температуре -40°С..+60°С.Изготовитель гарантирует эффективную работу усилителя только в антеннах компании LOCUS при соблюдении требований по установке.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Диапазон рабочих частот, МГц: 470-862
Коэффициент усилиения, дБ: 20
Коэффициент шума, дБ, не более: 0,7
Волновое сопротивление, Ом: 75
Тип разъема подключения: розетка, тип F
Напряжение электропитания, В: 5 0,3
Ток потребления, мА, не более: 45
Габаритные размеры (ДхШхВ), мм: 50х37х27


УСТАНОВКА В АНТЕННУ
1.Снимите антенну с мачты.
2.Демонтируйте петлевой
вибратор,открутив винты.
3.Снимите крышку, выкрутив три самореза.
4.Открутите гайку крепления усилителя. Снимите шайбы.
5.Установите новый усилитель.
6.Выполните сборку в обратном порядке.
